Автоматические выключатели их виды и различия
Автоматические выключатели (АВ) — это устройства, предназначенные для защиты электрических цепей от перегрузок и коротких замыканий. Они автоматически отключают электрическую цепь при возникновении аварийной ситуации, предотвращая повреждение оборудования и минимизируя риск возгораний. В данной статье мы рассмотрим основные виды автоматических выключателей, их особенности и области применения.
1. По типу действия
Автоматические выключатели можно классифицировать по типу действия на следующие группы:
1.1. Электромагнитные выключатели
Электромагнитные автоматические выключатели срабатывают при возникновении короткого замыкания. Внутри устройства находится катушка, которая создает магнитное поле. При превышении заданного тока это поле становится достаточным для того, чтобы сработал механизм отключения. Такие выключатели обеспечивают быструю реакцию на аварийные ситуации.
1.2. Тепловые выключатели
Тепловые автоматические выключатели реагируют на перегрузки, которые вызывают нагрев проводников. Внутри устройства находится биметаллическая пластина, которая изгибается при нагреве и, в конечном итоге, размыкает цепь. Эти выключатели более медленно реагируют на изменения тока, но обеспечивают защиту от длительных перегрузок.
1.3. Комбинированные выключатели
Комбинированные автоматические выключатели сочетают в себе как электромагнитный, так и тепловой механизм. Это позволяет им эффективно защищать цепи как от коротких замыканий, так и от перегрузок. Такие устройства часто используются в промышленных и коммерческих установках, где необходима высокая степень защиты.

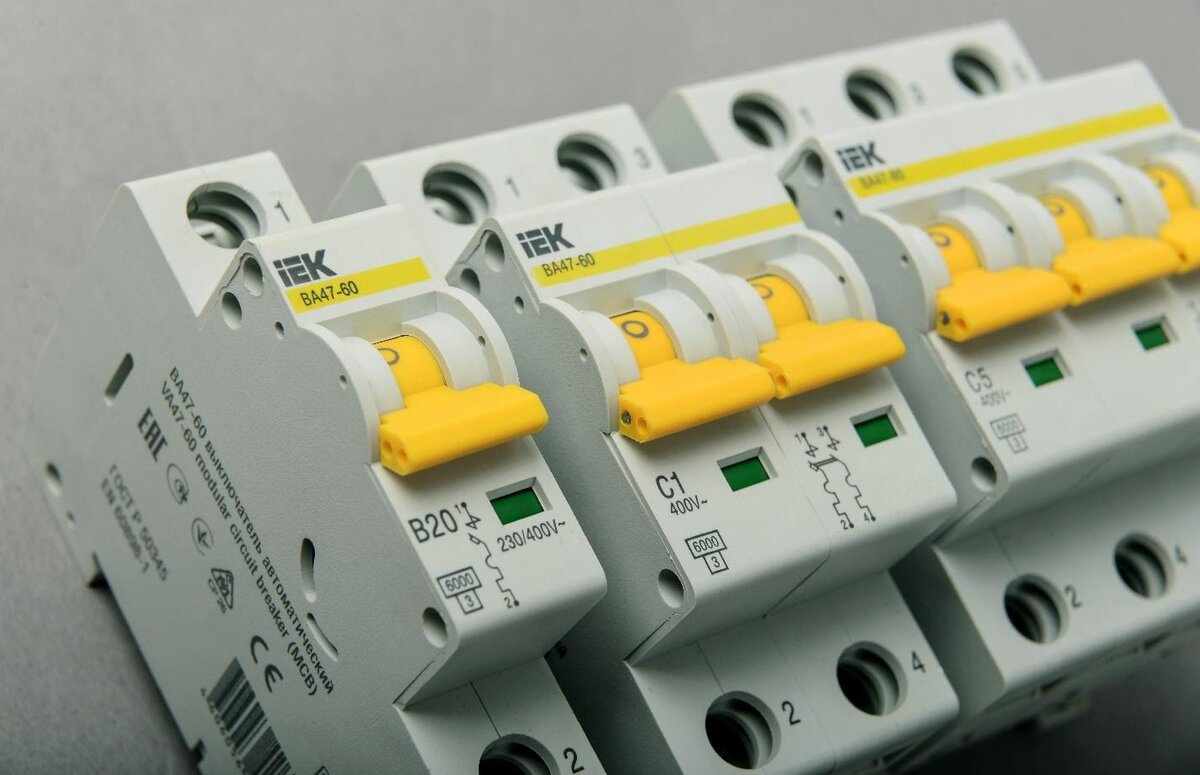

2. По количеству полюсов
Автоматические выключатели также классифицируются по количеству полюсов:
2.1. Однополюсные выключатели
Однополюсные автоматические выключатели предназначены для защиты однофазных цепей. Они имеют один полюс и используются в бытовых электрических системах, таких как освещение и розетки.
2.2. Двухполюсные выключатели
Двухполюсные автоматические выключатели используются для защиты однофазных цепей с двумя проводами (фаза и ноль). Они обеспечивают более надежную защиту и могут использоваться в более мощных устройствах.
2.3. Трехполюсные и четырехполюсные выключатели
Трехполюсные автоматические выключатели предназначены для защиты трехфазных цепей, а четырехполюсные — для трехфазных цепей с нейтралью. Эти устройства широко применяются в промышленных установках и на предприятиях, где используются мощные электрические машины.
3. По назначению
Автоматические выключатели также можно классифицировать по их назначению:
3.1. Выключатели для защиты от перегрузок
Эти устройства предназначены для защиты электрических цепей от перегрузок. Они отключают цепь, когда ток превышает установленный предел, что предотвращает перегрев и повреждение оборудования.
3.2. Выключатели для защиты от коротких замыканий
Эти автоматические выключатели срабатывают мгновенно при возникновении короткого замыкания, что позволяет минимизировать ущерб и предотвратить возгорание.
3.3. Выключатели с защитой от утечек тока
Автоматические выключатели с защитой от утечек тока (УЗО) предназначены для защиты людей от поражения электрическим током. Они отключают цепь при обнаружении утечки тока, что особенно важно в помещениях с повышенной влажностью, таких как ванные комнаты и кухни.
4. По способу установки
Автоматические выключатели могут быть установлены различными способами:
4.1. Встраиваемые выключатели
Эти устройства устанавливаются в распределительные щиты и используются для защиты электрических цепей в жилых и коммерческих зданиях.
4.2. Модульные выключатели
Модульные автоматические выключатели имеют компактный размер и могут быть установлены на DIN-рейку. Они часто используются в распределительных щитах и обеспечивают удобство монтажа и замены.
Заключение
Автоматические выключатели играют ключевую роль в обеспечении безопасности электрических систем. Правильный выбор типа и модели АВ зависит от конкретных условий эксплуатации, мощности подключаемого оборудования и требований к безопасности. Знание различных видов автоматических выключателей и их особенностей поможет вам сделать осознанный выбор и обеспечить надежную защиту ваших электрических цепей.
